科研小白从零绘制SCI实验装置图，满足期刊投稿标准

线条粗细不一致、文字标注字体不统一、导出图片分辨率不够、配色花哨不符合期刊审美......不少科研人在做实验装置图的时候会遇到这些问题。

本文梳理从零绘制SCI装置图完整流程，详细拆解4款常用绘制实验装置图的工具，方便大家结合自身基础按需选择。

一、SCI期刊装置图硬性要求

动手画图前，优先查阅目标期刊Author Guidelines，不同期刊细节要求略有差异，但通用硬性标准基本一致：

（一）尺寸：区分单栏宽度大多8–9cm，双栏16–18cm，不要随意拉伸缩放图片；

（二）分辨率：线图最低300DPI，部分期刊要求600DPI，矢量图优先，放大不会模糊；

（三）线条：线条粗细统一，一般0.5–1pt，不要出现忽粗忽细的管线；

（四）文字标注：统一字体（Arial为主），字号控制8–10号，不要过大过小；

（五）配色：优先黑白/低饱和度单色，彩色图要保证灰度打印依然可以区分部件，避免高饱和撞色。

提醒：装置示意图的核心目标是清晰展示实验流程、设备连接关系，不是追求美观花哨，简洁准确永远排在第一位。

二、4款SCI实验装置图工具盘点

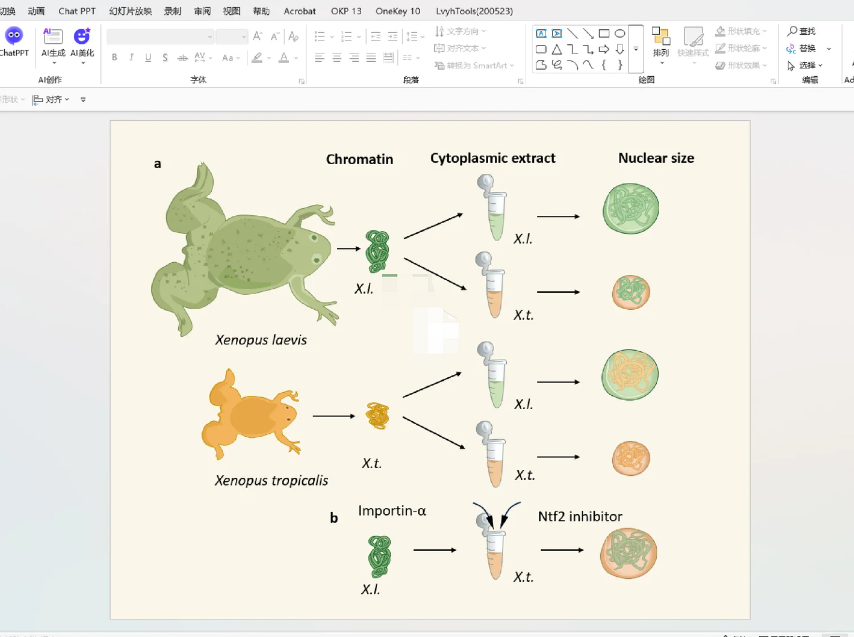

（一）PowerPoint

大家最熟悉的办公软件，依靠自带形状工具、线条、自由曲线绘制装置。矩形、圆形、箭头、连接线可以自由拼接，形状支持合并、减除、相交等布尔运算，修改管线、设备轮廓。画布尺寸可以自定义，图形组合功能可以把整套装置打包，移动的时候不会打乱部件位置。绘制完成之后，可以另存为图片，或者导出PDF矢量文件。

核心亮点：几乎所有人都会基础操作，不用额外下载学习新软件，课题组内文件传递兼容性强。修改调整门槛极低，导师提出修改意见，拖动形状、改文字、调线条，几分钟就能完成改动。是很多课题组里最通用的入门绘图方案。

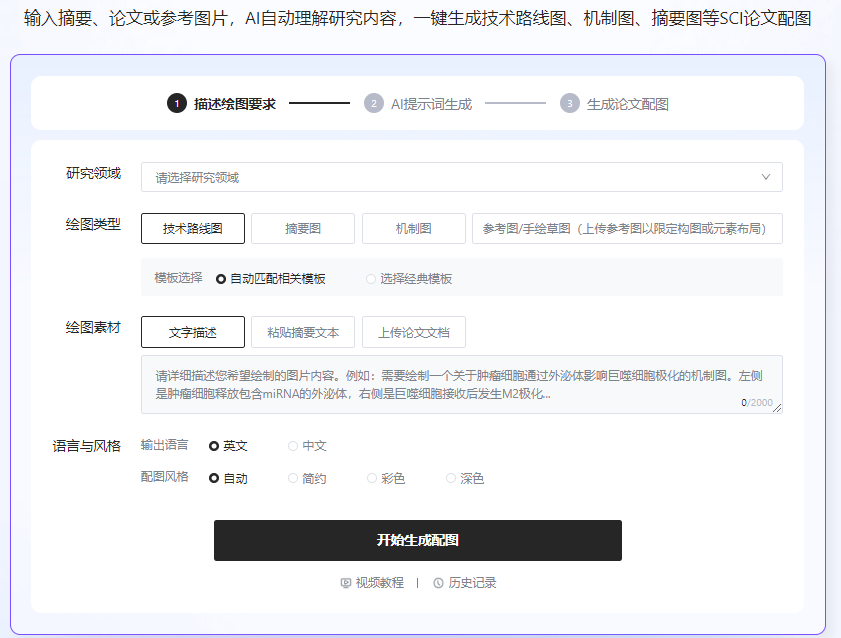

（二）小绿鲸

小绿鲸内置的科研绘图模块专门支持SCI机制图绘制，依托鲸灵AI科研大模型，操作链路简单连贯，不用在多个软件来回切换。进入绘图面板后，直接选定所属学科，选择「机制图」绘图类型，第一种文字描述生成，把你的课题作用通路、分子调控逻辑、细胞/动物层面的干预流程写成文字描述输入进去；第二种更省心，可以直接上传参考文献里的同类机制图或者论文全文，模型自动解析研究逻辑、提取通路关系，快速生成机制图初稿。

核心亮点：和文献阅读工作台打通，看完文献里的通路模型，马上就能在同一平台制作自己课题的机制图，不用单独导出图片、跨软件导入素材；配色体系参考主流SCI期刊配图规范，默认配色低饱和度，符合期刊对学术插图的审美要求，避免色彩过于艳丽被审稿人退回修改。

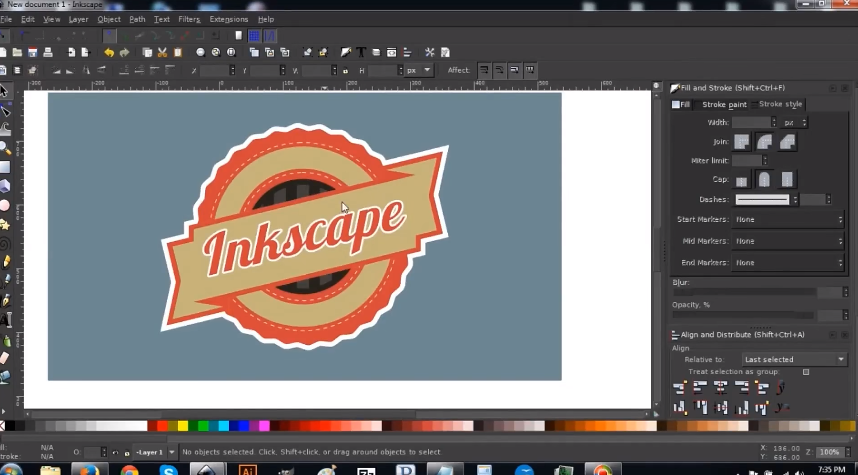

（三）Inkscape

免费开源专业矢量绘图软件，AI的基础绘图。所有图形都是矢量对象，无限放大不会模糊。钢笔工具、形状工具、节点编辑功能齐全，可以绘制非标自定义设备轮廓，自由调整管线弧度、部件细节。支持批量统一线条、文字样式，图层管理方便，可以分开管理管路、设备、标注，修改局部内容不会影响其他元素。支持导出PDF、EPS、TIFF等SCI期刊主流矢量/位图格式。

核心亮点：完全免费，没有订阅费用，对学生非常友好。矢量编辑能力强，自定义图形自由度高，复杂装置也能精细调整。社区有大量科研绘图教程，遇到问题网上很容易找到解决方案。

（四）Adobe Illustrator（AI）

科研圈公认专业级矢量绘图工具，不管是标准设备还是高度定制化的复杂装置，都能精准绘制。可以精细调整线条端点、管线弧度、渐变，对图中每一个元素做精细化控制；图层分组管理，方便反复修改迭代。导出参数可精细自定义，矢量PDF、EPS、高分辨率TIFF完全满足各大TOP期刊的严苛插图要求。

核心亮点：图像输出质量天花板，矢量文件兼容性极强，绝大多数SCI编辑部都支持AI源文件。细节调整自由度拉满，再复杂的装置、精细的局部放大图都可以实现，图片线条干净利落，是高分期刊插图的首选工具。

三、从零绘制标准实操步骤

（一）梳理装置结构：先手绘草稿，理清设备先后顺序、管路连接关系，标记清楚每个部件名称，避免画图的时候逻辑混乱；

（二）确认期刊尺寸规范：选定单栏/双栏画布，提前设置画布大小；

（三）搭建装置主体：选用工具拼接/绘制设备组件，对齐管线，保证连接逻辑正确；

（四）添加标注：统一字体字号，箭头方向清晰，文字不要遮挡装置主体；

（五）美化调整：统一线条粗细，简化多余装饰，调整配色，尽量简洁；

（六）导出文件：按期刊要求选择格式，矢量PDF优先，位图设置300/600DPI；

（七）最终复核：对照自查清单逐项检查。

工具只是载体，期刊评审最看重的是装置逻辑清晰、图片规范。无论用哪一款软件绘图，都要严格遵守期刊插图规范，画完需要整体人工检查，这样返工的概率就会小很多。
